Un "Armadio Rack" non è altro che un armadio di contenimento di apparecchiature elettriche di varia natura. A differenza di un comune armadio, un armadio Rack è realizzato con strutture, materiali e progettazione in diretta funzione sia della tipologia di apparati che esso dovrà andare a contenere, sia dell'ambiente ove esso sarà collocato.
Alcuni esempi di armadi Rack (comunemente chiamati anche solo "Rack") sono gli armadi per il networking - contenenti cioè principalmente apparati di rete o comunque di connettività in generale -, i Rack per pannelli elettrici, i Rack per apparati informatici, ecc.
Nel caso di armadi Rack destinati a contenere aqpparecchiature informatiche, essi devono permettere, con la loro struttura, di:
- poter installare al loro interno prodotti informatici - es. server, cluster, storage, switch di rete, etc. - che adottino un "form-factor" di tipo "rack-mountable", ovverosia una scocca esterna larga 19", e che preveda la possibilità d'essere o fissata direttamente all'interno dell'armadio, o poggiata su un ripiano interno allo stesso;
- proteggere i prodotti informatici presenti al suo interno: proteggerli da utenti non autorizzati ad accedere a tali apparecchiature - ad es. con porte dotate di serratura e relativa chiave - da agenti liquidi - es.acqua - da agenti solidi - es.polvere - dalla situazione climatica esterna - es. con armadi rack stagni e climatizzati - ecc.
Un armadio Rack per contenimento di apparecchiature informatiche ha degli standard da rispettare, taluni inderogabili, altri variabili in funzione delle proprie necessità:
- Altezza: al proprio interno, tali armadi Rack devono poter contenere diversi dispositivi informatici (aventi "form-factor" di tipo rackable), posti prevalentemente sull'asse verticale dell'armadio Rack.
L'altezza degli armadi Rack non è soggetta a particolari standard internazionali, se non quello di altezza massima, che comunemente è di 2.000mm (2mt).
L'altezza di un armadio Rack, oltrechè in cm, si misura in "Unità a Rack", o comunemente abbreviate in "U", indicante il numero di spazi interni (ognuno di 44,45 mm, pari a 1,75 pollici) all'armadio Rack, e conseguentemente, lo spazio complessivo disponibile in verticale per l'installazione al suo interno di dispositivi informatici.
- Larghezza: al proprio interno, tali armadi Rack devono poter contenere dispositivi informatici di larghezza non superiore a 19 pollici, pari a circa 49,26 cm.
Lo standard internazionale maggiormente diffuso in questo caso è proprio quello dei 19" (insieme a quello dei 23", solitamente però destinato ad altre tipologie di armadi Rack).
- Profondità: al proprio interno, tali armadi Rack devono poter contenere dispositivi informatici di profondità di fino a circa 75 cm, cavi esclusi. Tale richiesta, come si può facilmente immaginare, è dettata dall'esigenza di poter andare a installare e collegare ogni dispositivo informatico agevolmente, senza avere costrizioni nello spazio dedicato alla cablatura, e mantenendo al contempo un minimo di aerazione lungo l'intero asse verticale.
Lo standard sopra descritto si concretizza in Armadi Rack la cui profondità complessiva sia di 1mt. **
** NOTA: Taluni apparati di ultima generazione sono dotati di una maggiore profondità rispetto alle soluzioni tradizionali (ad es. confrontiando HyperBlades con Blade tradizionali), e richiedono armadi Rack profondi tipicamente 1.200 mm, onde poter provvedere all'installazione del prodotto e della relativa cablatura, mantenendo al contempo una buona aerazione e la possibiltà di chiudere l'armadio Rack.

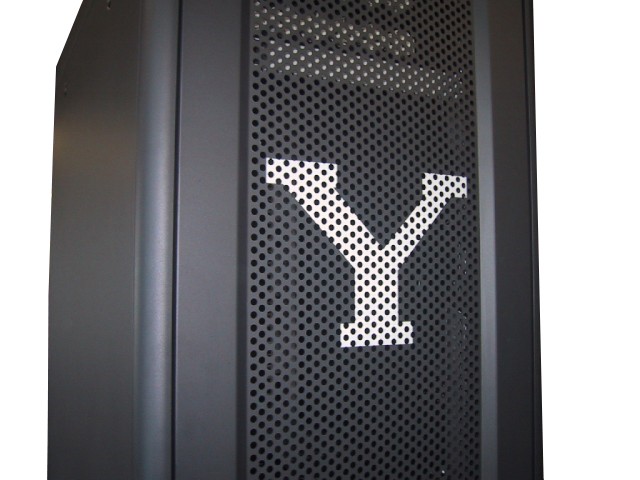

YASHI propone armadi Rack di qualità, con materiale resistenti, speciali procedure di verniciatura, e rispondenti a tutti gli standard internazionali per questa tipologia di prodotto.
In particolare, YASHI propone due "tagli" di armadi YASHI: entrambi larghi 600 mm e profondi 1.000 mm, essi si differenziano in base all'altezza, e, conseguentemente, al numero di dispositivi informatici installabili al loro interno:

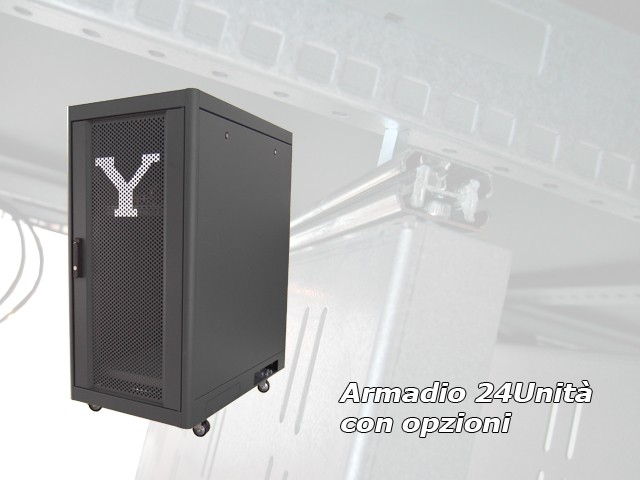

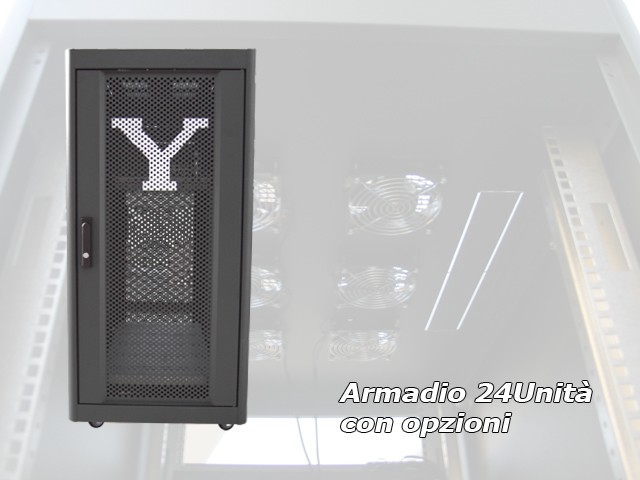

- Armadio Rack 24U: soluzione estremamente versatile, l'armadio 24U risulta un ottimo compromesso fra numero di dispositivi installabili internamente, ingombro ridotto e facilità di movimentazione;
- Armadio Rack 42U: soluzione ottimale per utenze che necessitano l'utilizzo, nel medesimo armadio Rack, di molti dispositivi informatici, oppure per coloro che vogliono riservarsi spazi per eventuali successive espansioni, senza dover cambiare architettura Rack. Inoltre il grande spazio a disposizione permette un'aerazione interna estremamente valida.
Per i suoi armadi Rack, YASHI propone una gamma completa di accessori, sia interni che esterni, onde configurare il proprio Rack nel modo più rispondente alle proprie esigenze.
- Opzioni interne: ripiani di vario tipo (fisso, estraibile, rinforzato, ecc.), dispositivi di alimentazione multipresa multistandard, kit di ventilazione forzata con controllo digitale, patch-panel per la gestione della cablatura della connettività ethernet interna, consoles KVM multidevices con display integrato richiudibile a scomparsa, ecc.
- Opzioni esterne: ruote con sistemi di bloccaggio, kit integrati di movimentazione e anti-ribaltamento, porte in vetro, porte in metallo forato, semi-porte in metallo, pannelli posteriori forati, ecc.
